深圳宏力捷是一家專業的PCBA加工廠家，可提供包含上游電子元器件采購到PCB生產加工、SMT貼片、DIP插件、PCBA測試、成品組裝等一站式服務。接下來為大家介紹PCBA加工QFN橋連現象原因與對策。
PCBA加工QFN橋連現象原因
熱沉焊盤焊錫量不足。
熱沉焊盤因覆蓋率以及散熱孔吸錫（不塞孔情況下），可形成的焊縫厚度相對要比信號焊盤焊縫厚度小，表面張力的作用下，周遍信號焊盤上的焊錫被擠壓擴展，從而容易出現橋連現象。
熱沉焊盤焊膏量對QFN信號焊盤焊縫形態的影響試驗
采用噴印技術，信號焊盤焊膏量不變（內圈兩個噴印點），熱沉焊盤焊膏量一個5.4，一個2.5時焊接的結果。說明熱沉焊盤上焊膏量多少對周邊信號焊盤的焊縫形態影響很大！因為焊縫厚度決定了焊錫擴展的尺寸（QFN焊點不存在Z向的潤濕）。
PCBA加工QFN橋連現象對策
1.提高焊膏覆蓋率，如75%以上。
2.采用厚的鋼網，如0.127mm（5mil）。
3.采用小的鋼網開窗。
由于QFN本身焊盤都比較小，大多數在0.2~0.255x0.4~0.45，縮小鋼網開窗，容易帶來虛焊的風險。如果減少鋼網厚度，則會抵消縮小窗口帶來的減少焊膏量的效果并帶來可靠性的問題。
4.采用薄的阻焊設計，避免QFN焊盤附近布局導通孔以及絲印字符。
深圳宏力捷PCBA加工的優勢
1.實力保障

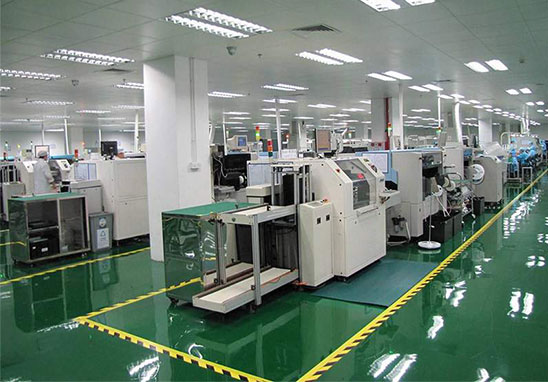

? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
2.品質保障，性價比高

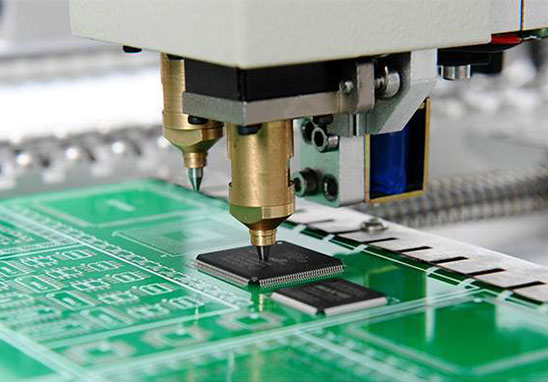

? 高端設備可貼精密異形件，BGA，QFN，0201類材料。也可樣板貼片，散料手放。
? 樣板與大小批量均可生產，打樣800元起，批量0.008元/點起，無開機費。
3.電子產品貼片、焊接經驗豐富，交貨穩定
? 累積服務上千家電子企業，涉及多類汽車設備與工控主板的SMT貼片加工服務，產品常出口歐美地區，品質能夠得到新老客戶的肯定。
? 交貨準時，材料齊全后正常3-5天出貨，小批量也可加急當天出貨。
4.維修專業能力強，售后維修服務完善
? 維修工程師經驗豐富，可維修各類貼片焊接所造成的不良產品，能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應，最快速度解決您的訂單問題。
