深圳宏力捷電子是一家專業從事電子產品電路板設計（layout布線設計）的PCB設計公司，主要承接多層、高密度的PCB設計畫板及電路板設計打樣業務。接下來為大家介紹PCB設計如何做好屏蔽罩設計。
什么是屏蔽罩？

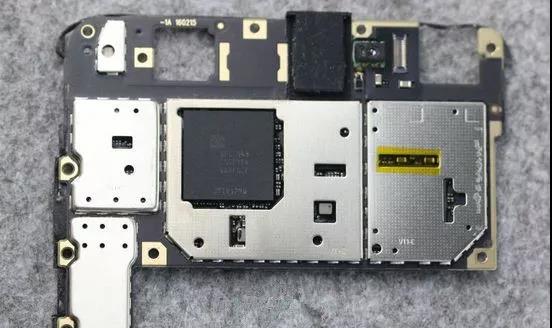

屏蔽罩是一個合金金屬罩，是減少顯示器輻射至關重要的部件，應用在MID或VR產品中可以有效的減少模塊與模塊之間的相互干擾，如圖1所示，常見于主控功能模塊和電源模塊及Wifi模塊之間的隔離。
圖1 屏蔽罩的使用
屏蔽罩夾子的用途
一般有使用到無線通訊的產品，通常都會在電路板上設計屏蔽框（來隔絕電磁干擾（EMI），但要使屏蔽框發揮功能，一般都需要用到兩個零部件，一個是使用SMT貼片加工的屏蔽框，另一個是屏蔽罩，這么一來就必須要開兩套以上的Press模具。

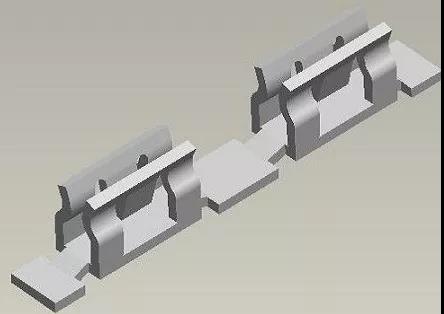

現在有些腦筋動得快的廠商想出了使用夾子來取代屏蔽框的方法，這種夾子不但可以使用SMT貼片加工，而且體積小所以不怕變形，這種夾子可以直接取代屏蔽框，當夾子被焊接在電路板之后，再直接把屏蔽罩安裝在這些夾子中間夾住就可以了，等于少了一個屏蔽框的費用。如圖2所示
圖2 常用屏蔽罩夾子
雖然屏蔽夾有非常多的有點與成本優勢，但仍然有許多的工程設計問題需要注意：
1、有否建議多遠的距離應該擺放一個夾子？根據廠商的回答，一般25mm擺放一個夾子就可以了。
2、基本上我們在彎角的地方都設計擺放了一個屏蔽夾，這樣可以讓作業員比較方便安裝屏蔽罩時的對位準確。然后在其他沒有屏蔽夾的地方也設計了一些接地的布缐，一來可以稍微提昇屏蔽罩的電磁隔絕能力，另一方面也可以為屏蔽夾無效時，馬上可以更改為屏蔽框，而無需要重新設計電路板。
屏蔽罩的使用模塊
在MID或VR產品的PCB設計中，我們常常對某些模塊進行屏蔽
1、電源模塊（PMU+DCDC+LDO）

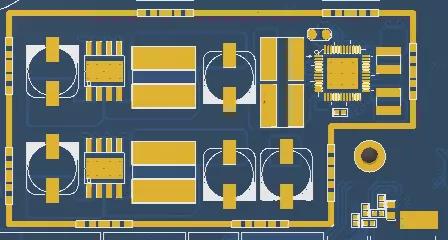

如圖3所示，通常電源模塊做為一個發熱源及干擾源存在于PCB上，對其加上一個屏蔽罩而已有效的降低其對外的輻射干擾。
圖3 電源模塊的屏蔽罩
2、核心模塊（CPU+DDR+Flash[EMMC]）
核心模塊作為PCB的核心部分，穩定的不受干擾的運行是一個系統穩定的重要組成部分，作為一個易受外界干擾的模塊，通常也給其設計一個屏蔽罩進行屏蔽，如圖3所示。
3、Wifi及藍牙模塊

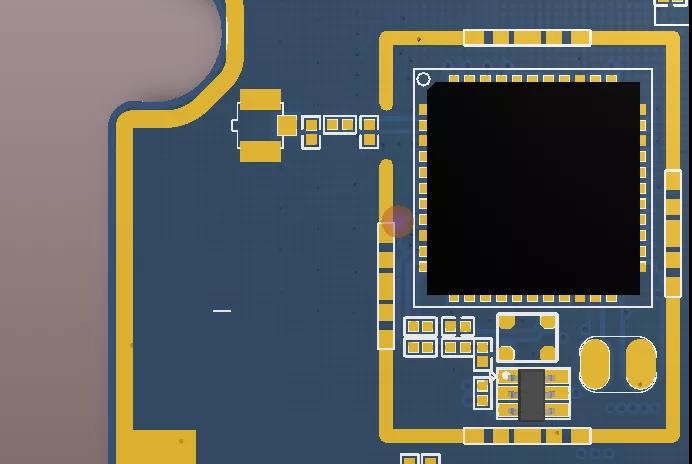

隨著模塊的集成度不斷增加，WiFi模塊還集成了很多其他的功能，比如Bluetooth，集成越多，自然會對WiFi信號的接受產生干擾，另一個主要的干擾源是PCB板上的元器件，它們工作時的高頻電路會產生較為強烈的干擾，這時候品牌廠商多半會采用屏蔽處理，去掉或減弱主板對天線的干擾，金屬屏蔽罩就是一個很好的選擇，它們可以有效屏蔽電磁波對內部電路的影響，當然也阻擋了內部產生的電磁波向外輻射。當然天線的位置也比較至關重要，一般放置板邊比較干凈的地方，如圖4，演示了一個添加屏蔽罩的Wifi藍牙模塊。
圖4 Wifi藍牙模塊屏蔽罩
屏蔽罩及屏蔽罩的常用畫法

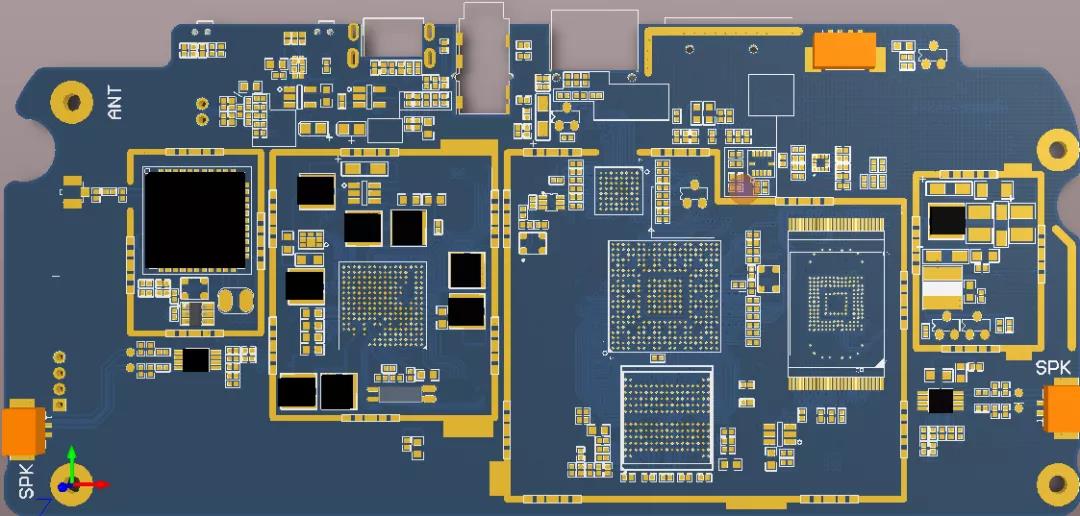

屏蔽罩設計時候盡量設計為矩形不要出現多邊形的情況，加大生產難度。如圖5所示，展示了常用的畫法及屏蔽罩夾子的放置
圖5 屏蔽罩及屏蔽罩的常用畫法
