你知道什么是厚銅PCB嗎？在本文中，我們將為您介紹厚銅印刷電路板基本概念和進階知識。在您繼續進口或制造厚銅 PCB 之前，閱讀本文是非常必要的。這將使您成為該領域的專家。在詳細介紹之前，我們先來了解一下PCB是什么。
什么是PCB？
PCB的全稱是印刷電路板。這將電氣組件固定在一個平臺上，同時為組件提供電氣連接和結構支撐。
印刷電路板降低了接線的復雜性，同時提高了電路的可靠性。這允許創建大型電路，并能夠連接許多具有不同功能的電子元件。
此外，印刷電路板擺脫了布線的復雜性。它通過蝕刻的導電路徑或線路在內部連接組件來實現這一點。
PCB的應用廣泛應用于各種電氣設備，如工業機器、醫療設備、汽車工業、照明設備和不同行業的電器。
厚銅PCB是什么意思？

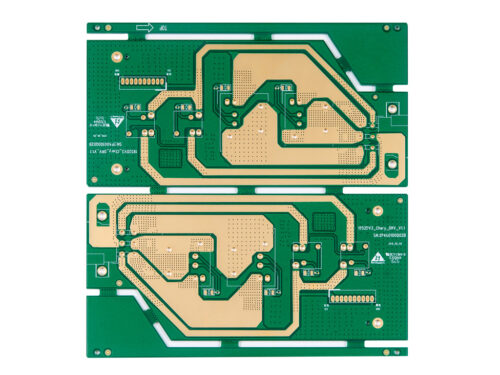

厚銅印刷電路板包含每平方英尺超過三盎司的銅材料，用于承載高電流負載。
您會發現此類 PCB 中使用的銅材料厚度在 105 – 400 µm 范圍內。此外，厚銅印刷電路板能夠在高溫下維持耗散，同時提供更牢固的連接。
此外，這種熱管理特性可確保厚銅 PCB 擺脫熱應力。
5oz銅的厚度是多少？
在印制電路板行業中，一種表示印制電路板上銅厚度的方法是盎司。現在問題來了——為什么在指定厚度時使用重量單位？好問題。
現在，如果將 1 盎司（約 28.35 克）的銅壓平以覆蓋 1 平方英尺（0.093 平方米）的表面積，則產生的厚度為 1.37 密耳或 0.00348 毫米。因此，對于 5 盎司 PCB，您應該期望厚度為 6.85 密耳或 0.1740 毫米。
使用 5oz PCB 的好處
現在使用 5oz 的厚銅 PCB 有一些好處。有了這個，您可以在某些應用中使用厚銅印刷電路板。
有助于傳導大量電流
憑借此功能，厚銅 PCB 可用于具有大電流能力的機械或設備，例如工業中使用的重型機械。
以令人印象深刻的方式散發熱量
5oz PCB 在管理熱能方面具有很高的效率，并確保其性能的可靠性。它們將在高溫下正常工作，您不會發現它們的性能水平有任何懈怠。此外，此功能使其可用于任何高功率設備和機械。
機械強度大
5oz PCB 為其組件提供了強大的基礎支持，從而使這些組件在功能上可靠且堅固。這意味著它提供了很好的支撐結構。
它與其他一些材料非常兼容
在 PCB 的制造過程中，還有其他材料可用于制造過程。使用不同的材料可能會導致兼容性問題，從而導致這些組件出現故障。但是，使用 5oz PCB 時，這些故障的情況會減少。這是由于 5oz PCB 與不同材料的高度兼容性。
5oz PCB 的設計元素
當我們談?wù)摴芾磉^程中產生的熱量時，5 盎司 PCB 可以作為一個非常有效的選擇。之所以會這樣，是因為一塊 5 盎司的 PCB 可以容納大量電流，并且仍然可以安全地沉積多余的熱量。
此外，您會發現您的 5oz 設計必須考慮您應用系統的需求。因此，以下是您必須強調的設計要素。
-
元件在印刷電路板上的間距
-
PCB 所需的尺寸
-
您應該在印刷電路板上容納的組件類型。
5oz PCB制作工藝
您可以通過在基板上應用銅層來制造 5oz PCB。
由于已知銅具有導電性，因此您將獲得一條足以在組件之間傳輸電流的路徑。
對于應用程序，在開始制造過程之前，您必須考慮設計元素，例如組件類型、間距和尺寸。
在 5oz PCB 的制造過程中存在兩種主要方法。
蝕刻
此過程涉及在突出顯示圖案之前將圖案切割成特定的表面。在這種情況下，您將在基板上圖案化導電路徑的設計。然后用熔化的銅填充這個切割圖案。
電鍍
這與添加材料表面的沉積物有關。您在制造 5 盎司 PCB 時也應用此過程。在這里，您可以根據導電路徑的設計將銅沉積到基板上。
關于上述這些過程，您在基板上執行它們。這是通過使用側壁以及使用印刷絲網的孔來實現的。
設計您的 5oz PCB
可以設計 5oz PCB。這可以使用計算機輔助軟件實現。您會發現該軟件在工業實驗室和學術大廳中都易于使用。這使您可以精心開發所需的 PCB 設計。
該軟件可以是基于 Web 的，也可以是基于操作系統的。該軟件可用于設計電路圖以及對其進行示意性編輯。此外，一些軟件提供模擬功能，允許用戶將所需的功能導出和導入到 PCB 布局中。
此外，有些允許 3D 設計的可視化，同時允許將電路的所有組件合并到您的設計中。您可以從任何地方實現所有這些，因為該軟件支持不同的語言。
結論
您可以通過電鍍或蝕刻來生產 5oz PCB。這種厚銅 PCB 還具有不同的優勢，這使得它們的需求量很大。由于其巨大的優勢和功能，5oz PCB 肯定會滿足您的電氣需求和要求。
