問題1 AD布蛇形線方法

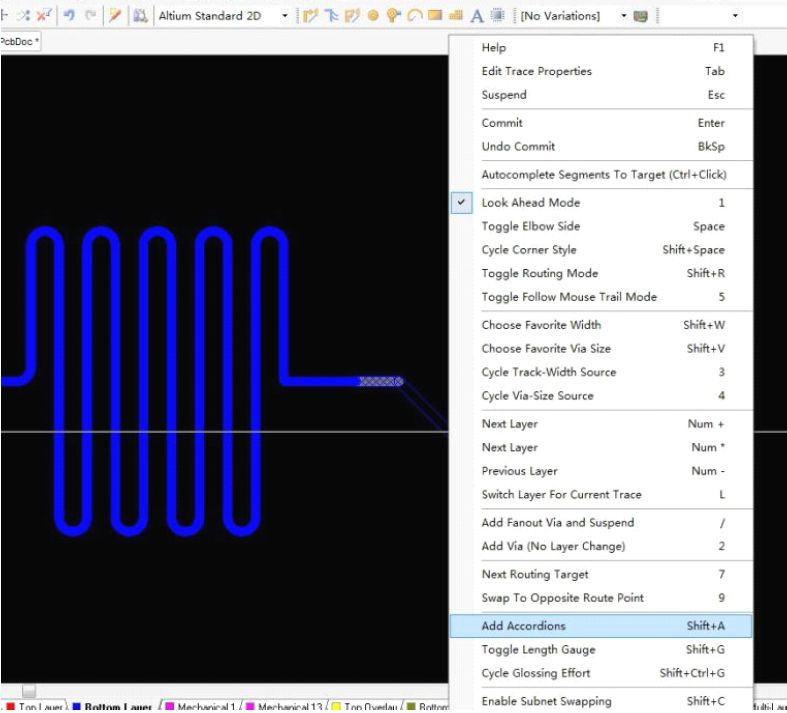

Tool里選Interactivelengthtuning要先布好線再改成蛇形,這里用的是布線時直接走蛇形:先P->T布線,再Shift+A切換成蛇形走線。

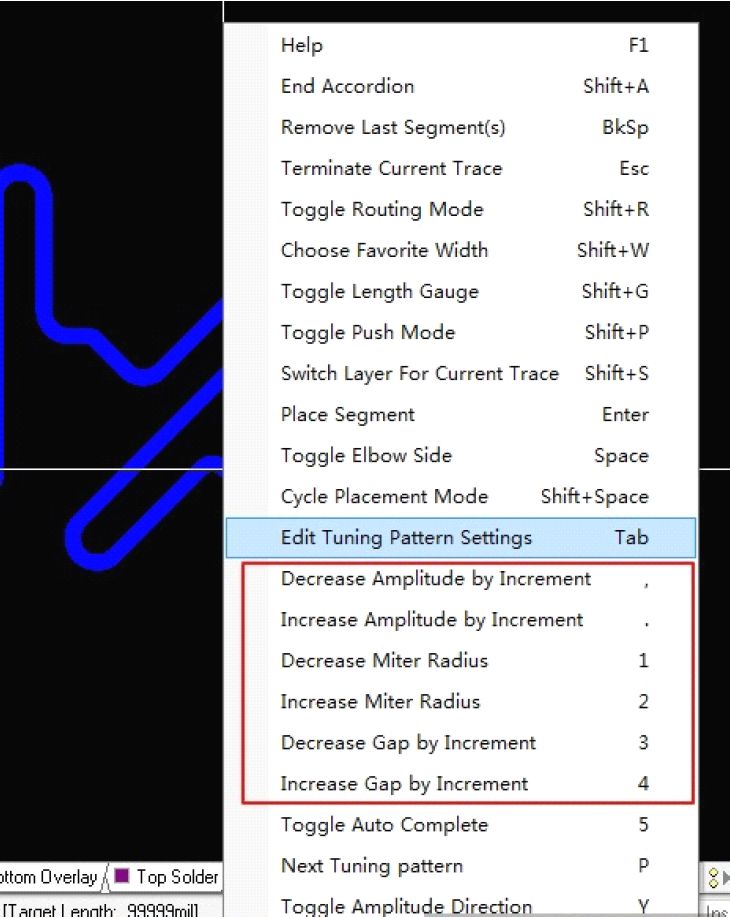

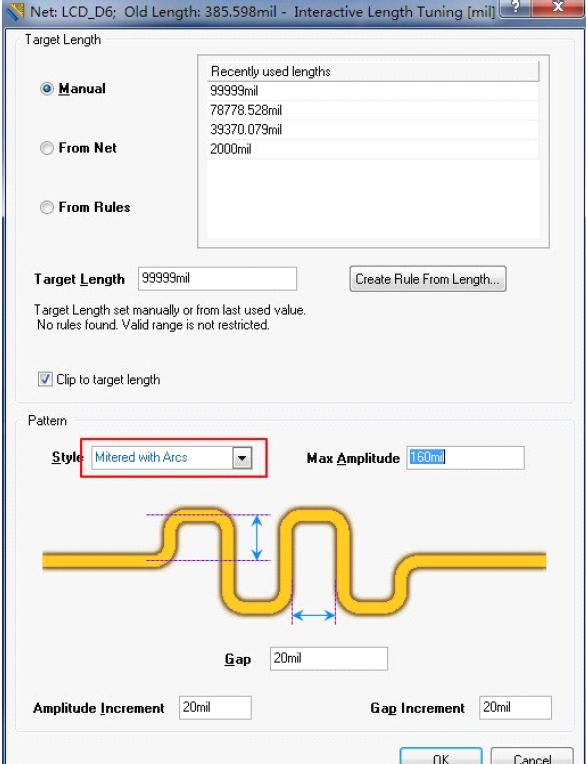

按Tab可設置屬性,類型了選用圓弧,MaxAmplitude設置最大的振幅,Gap就是間隔(不知這么翻譯對不)，下面左邊是振幅增量,右邊是間隔增量。
然后開始布線。

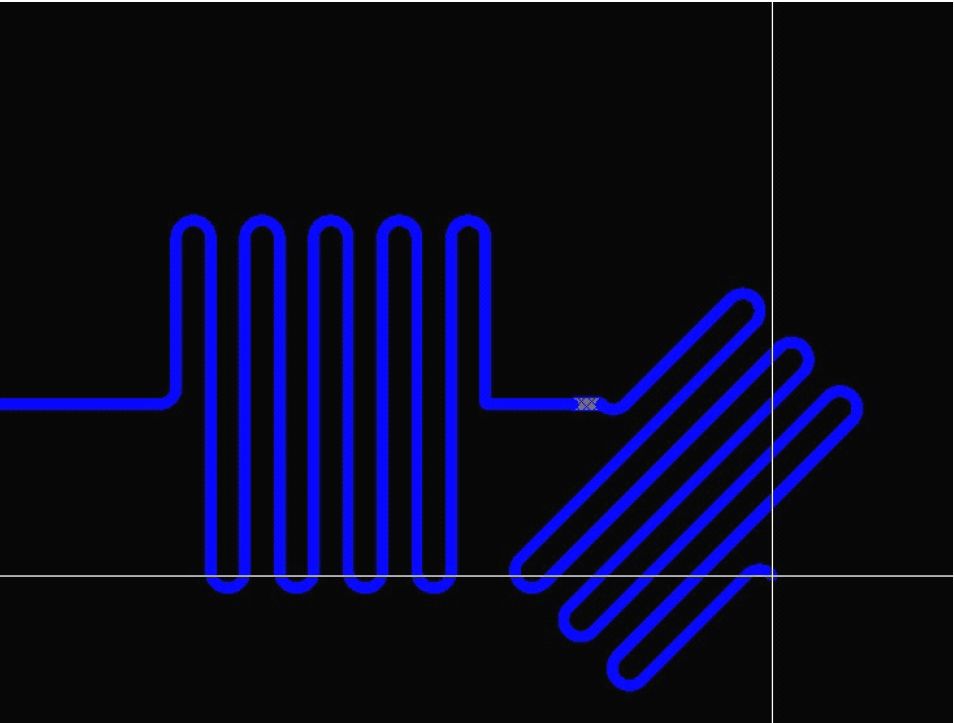

讓邊緣變"圓"-按快捷鍵"2",就會增大弧的半徑,增到最大就是兩個1/4的弧直連就是一個180度的半圓了快捷鍵",""."可以調節振幅。
要是不記得快捷鍵,沒關系,隨時按"`"可以顯示當前支持的操作。
可以看到網絡的長度,還不止一個地方喲。

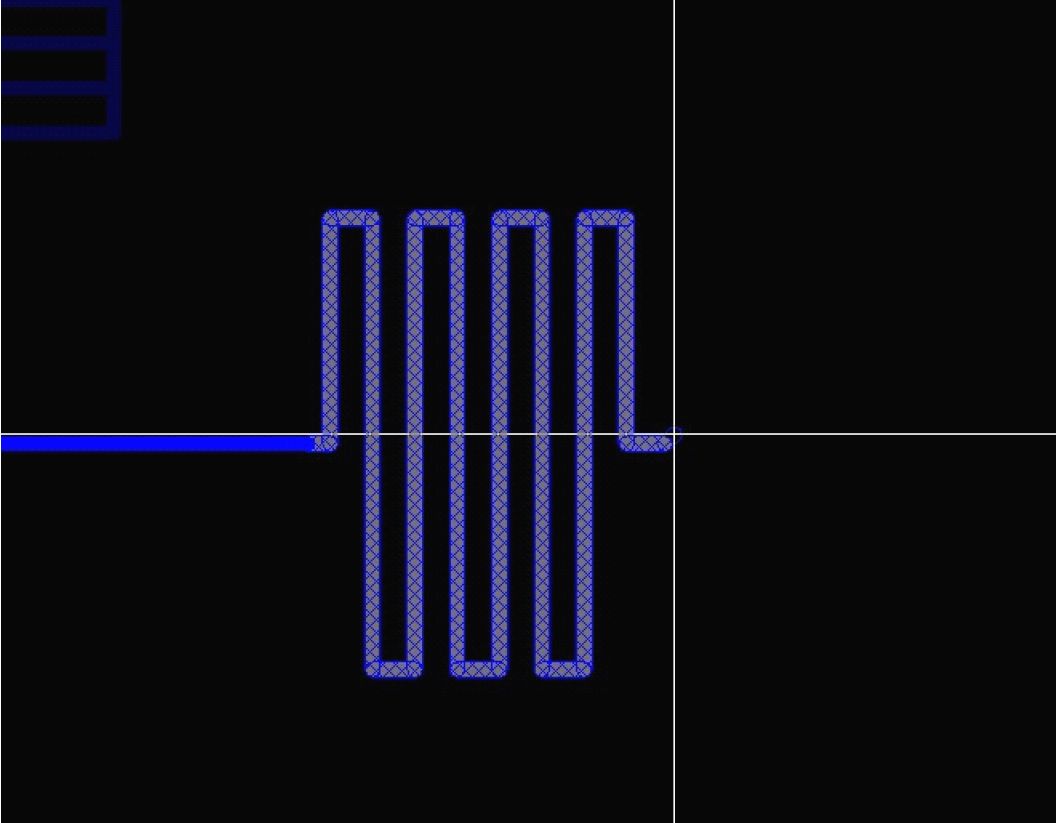

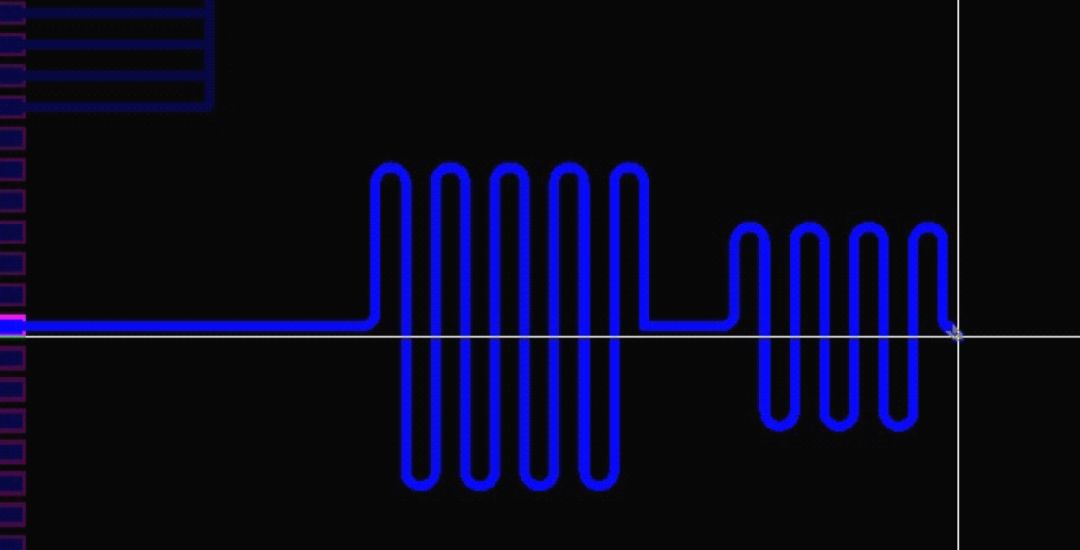

等長可使用調節器完成等長布線。
問題2 大電流走線中去除組焊層

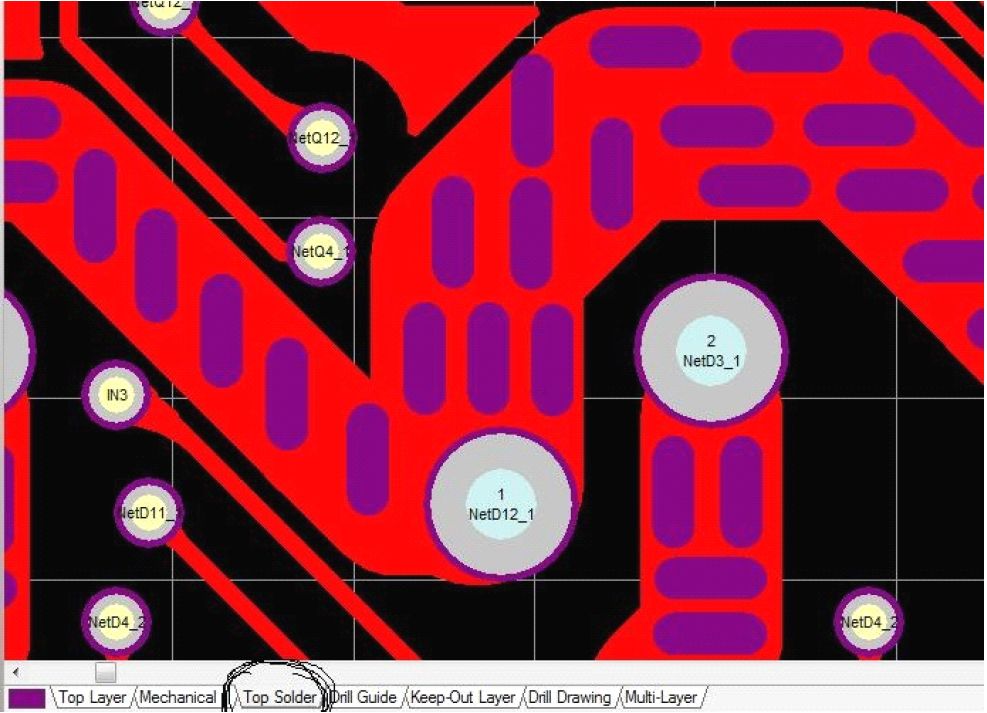

這里要注意的兩點，首先Paste層才是真正的噴錫層，但是默認走線上是有阻焊層的，所以單單使用Paste，是沒用的，故需要使用Solder，此層中劃出的部分是沒有阻焊的，故可使用Paste+Solder的方法達到噴錫線的繪制，若板上本來就有走線，可直接使用對應層的Solder進行開窗。
問題3 總線畫法
AltiumDesigner支持多條網絡同時布線，布線可以起始于焊盤也可以起始于線路開端。按住shift鍵選擇多個網絡，或者用鼠標框選多個網絡，選擇菜單命令PLACE>>InteractiveMulti-Routing再單擊布線工具欄上的總線布線工具，既可以開始總線布線，在布線過程中可以放置過孔，切換直線層，可以按逗號，和句號。分支線間距進行調整。

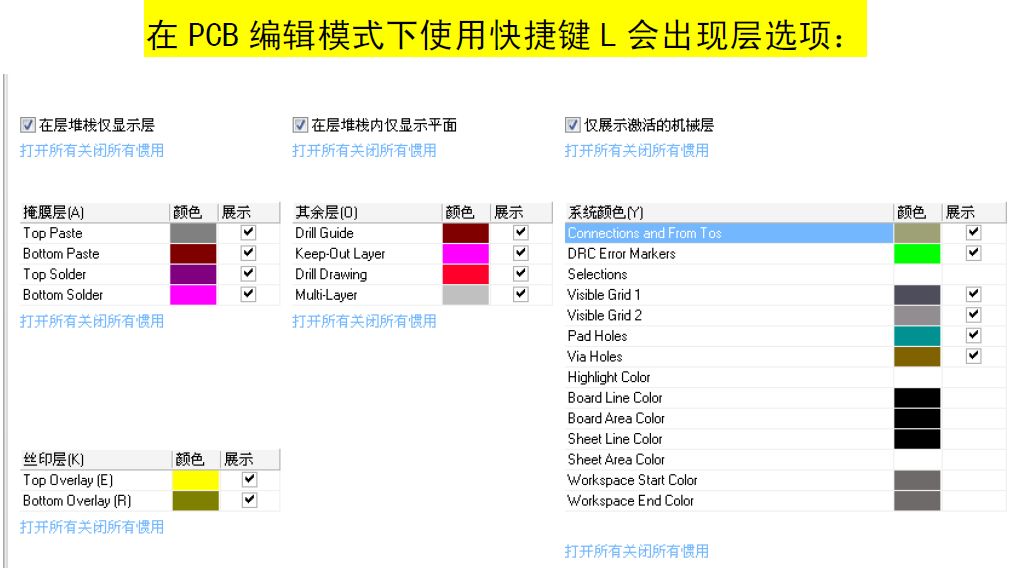

期間按2可加過孔，L可設換層~
問題4 從原理圖到PCB

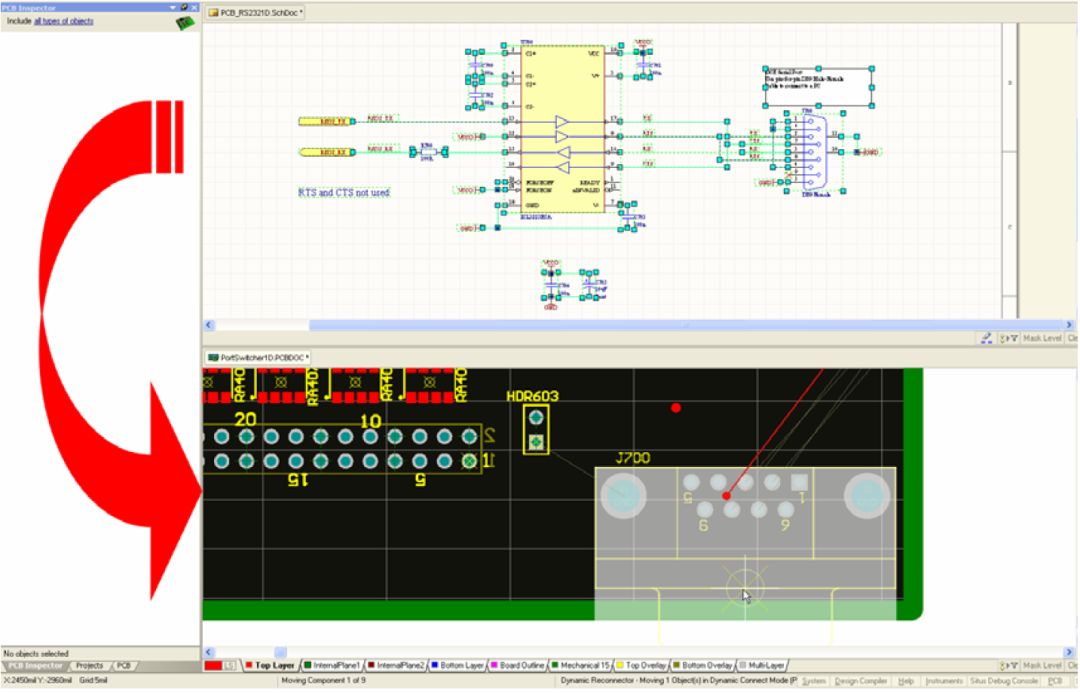

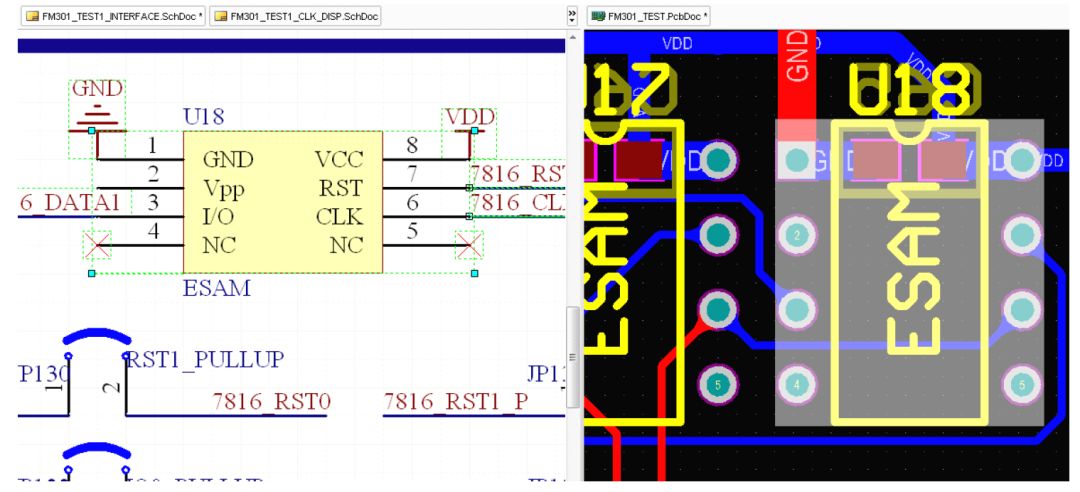

在原理圖中用鼠標框選一塊電路或選中若干個器件，按T—>S，就能馬上切換到PCB中，同步選中那些器件。

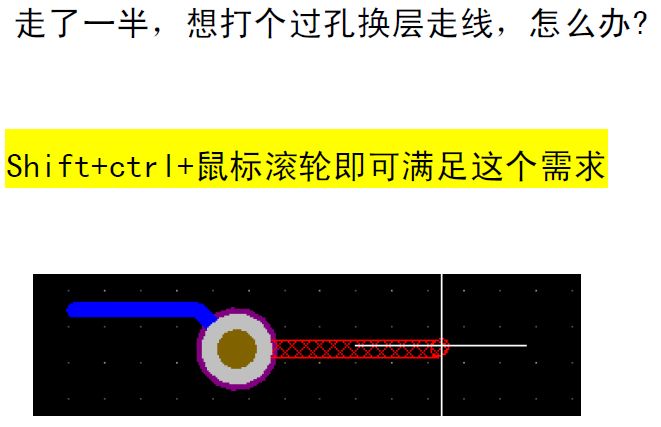

問題5 走線中換層、操作過孔、操作走線

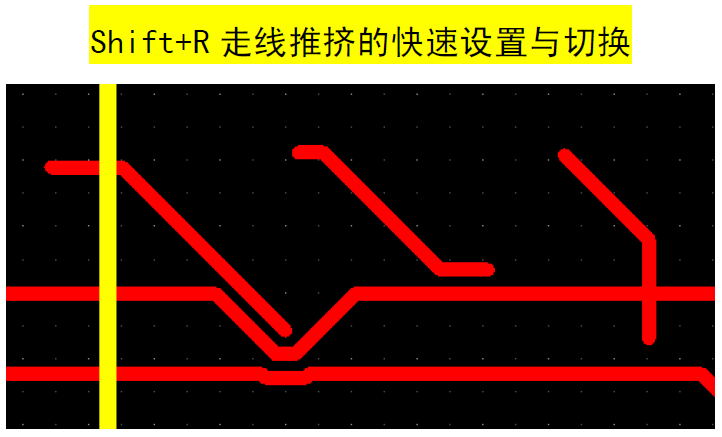

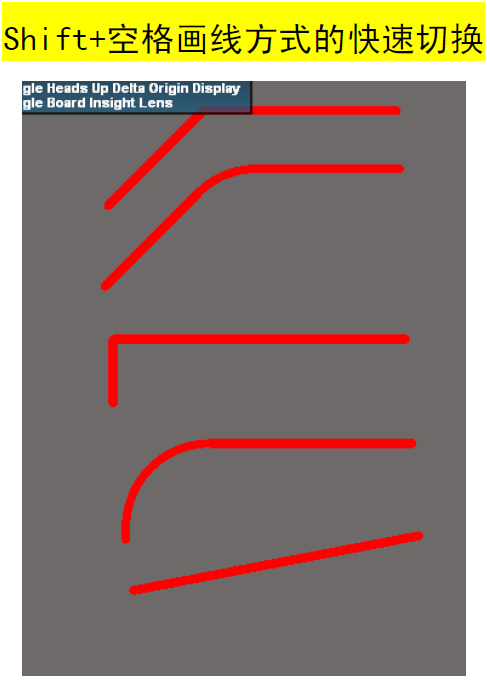

問題6 走線推擠與連線方式快速設置

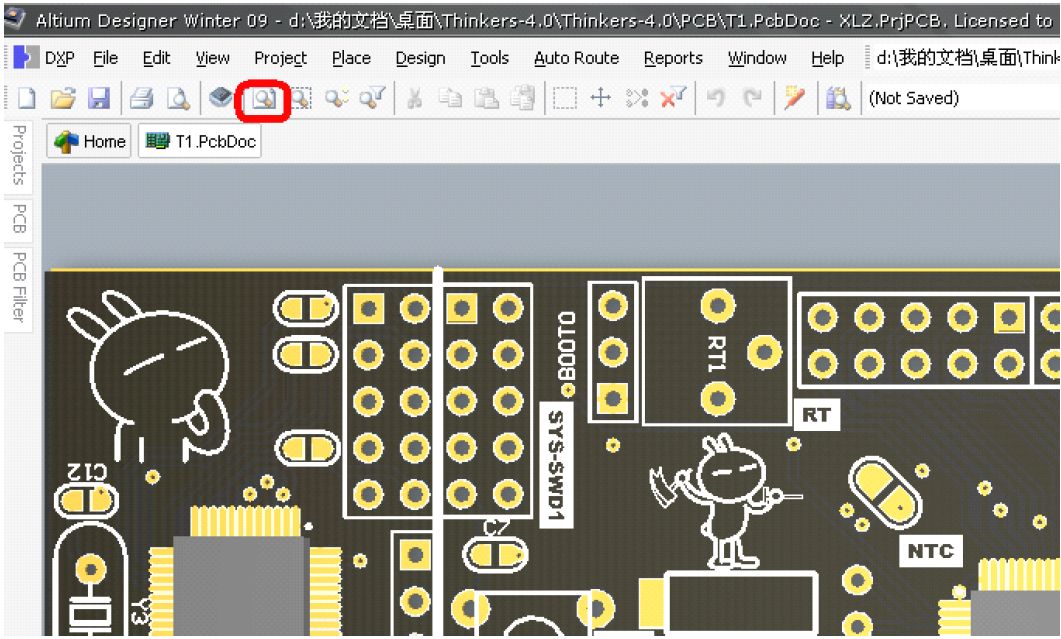

問題7 簡易圖元的PCB黏貼
圖元文件的粘貼讓機械層設計文檔的生成更容易完成，通過使用習慣的與Windows相同的粘貼命令（Ctrl+V），任何來自剪貼板中的圖元文件都可以粘貼到PCB編輯中。圖元文件可以是直線、弧線、簡單的填充和TrueType文本，任何導入的數據將被放置在當前層。

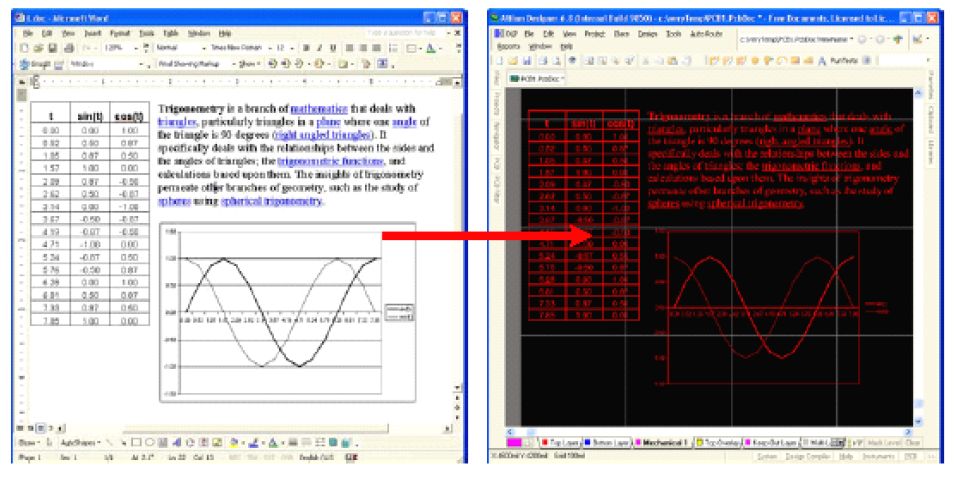

從Word或Excel中拷貝數據到PCB中支持的圖元文件包括位圖，線，圓弧，簡單填充和truetype文字，允許您簡單的粘貼logos和其他圖形。

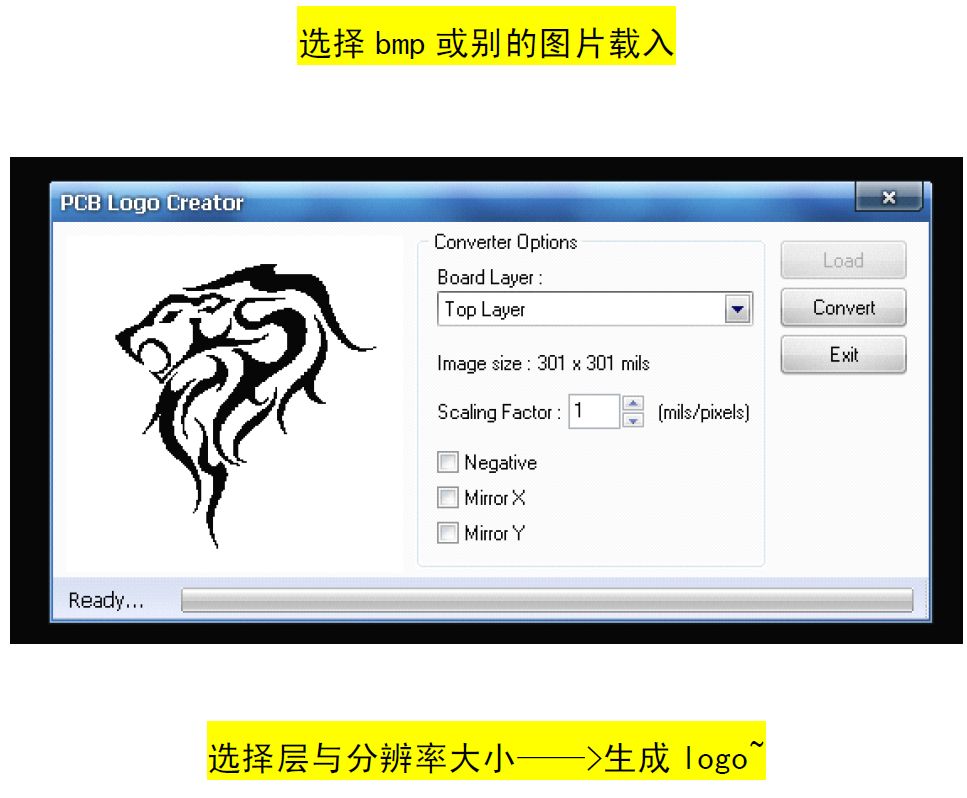

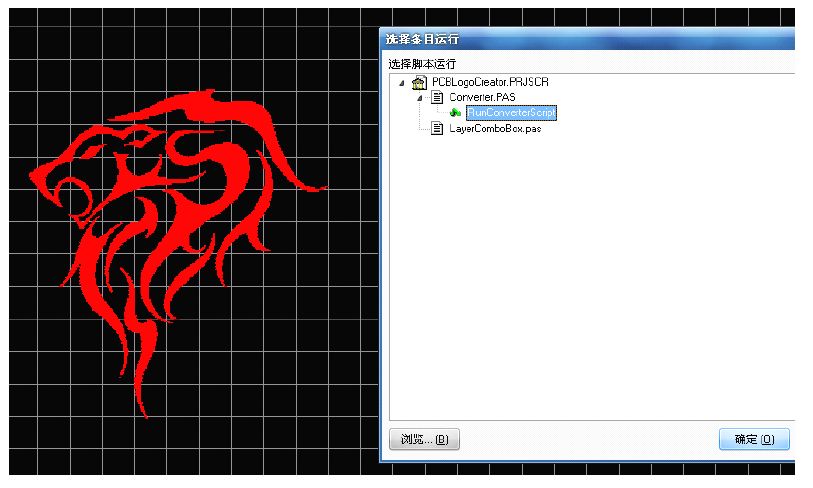

問題8 復雜圖元PCB制作
問題9 柵格設置與捕獲
在AltiumDesigner中可視化網格和電氣網格可以按捕獲網格的倍數來設置（Design>>BoardOptions）。
問題10 絲印文字反色輸出及位置設置

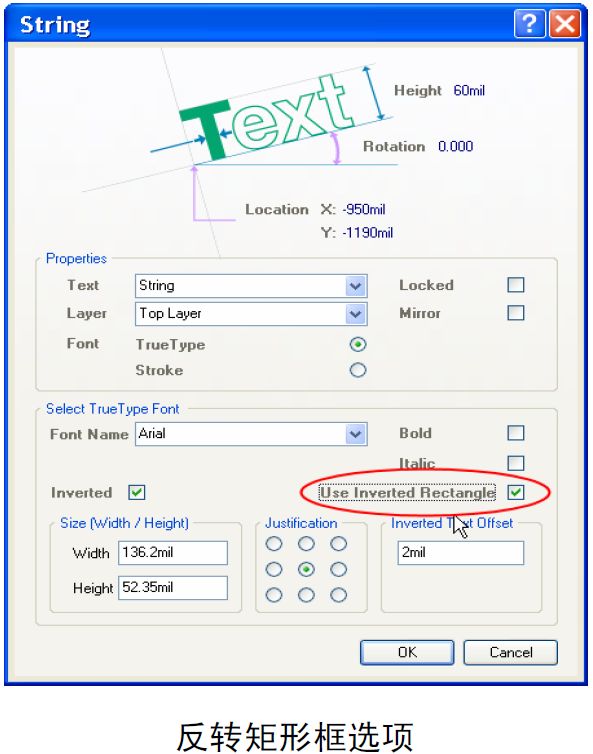

PCB編輯中增添了新的有效字符串屬性框選項，新的選項可以為使用了TrueType字體的反轉文本定義不同矩形邊界范圍，而不是如原來使用反轉文本本身的邊界。
反轉尺寸（寬度/高度）：設置反轉文本矩形框的寬度和高度
版面調整：定義文本框中文字的相對位置
反轉文字的偏移：定義反轉文字相對矩形框的偏移量
問題11 各種~多邊形填充
使用以選擇對象定義多邊形形狀功能使得用外部資源（如DXF、AutoCAD等）來創建公司Logos或多邊形非常容易。多邊形形狀的定義分兩步：首先從菜單Tools>>PolygonPours>>DefineFromselectedobjects定義多邊形區域，然后右鍵點擊多邊形填充區域并從彈出菜單上選擇’屬性’選項，就可以在對話框中設置填充模式了。

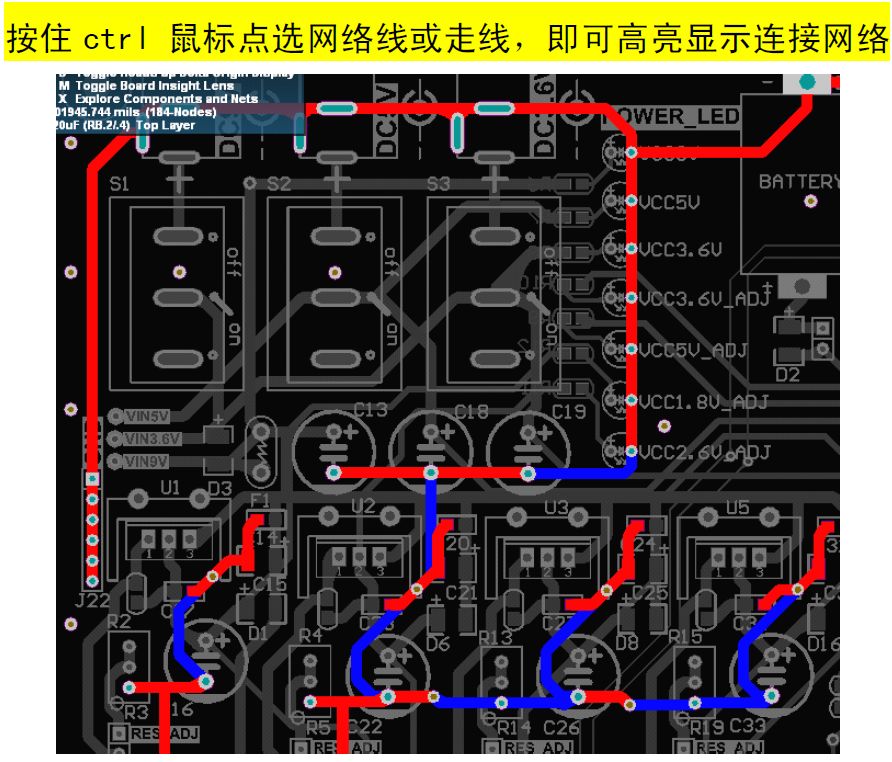

問題12 PCB中高亮選中網絡
問題13 單層操作與定制操作
對于紛亂的器件布局，已經很是麻煩如果要在混亂中走線，實屬不易，在AD中可以使用shift+s解決這一問題（PCB編輯狀態下）：
另外從網上學會了定制方法，開始比較麻煩，但是學會了會很實用。
方法是：

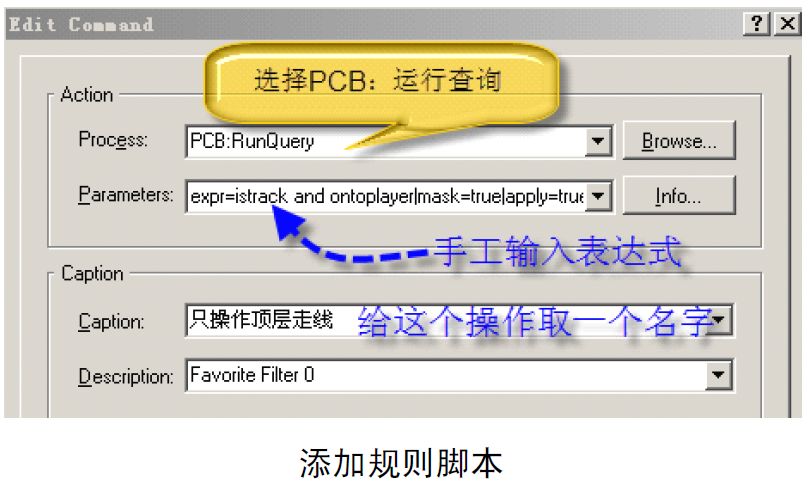

只操作頂層走線的表達式為：expr=IsTrackandOnTopLayer|mask=True|apply=True
只操作底層走線的表達式為：expr=IsTrackandOnBottomLayer|mask=True|apply=True
只操作電氣走線的表達式為：expr=IsTrackandIsElectrical|mask=True|apply=True
只操作過孔的表達式為：expr=IsVia|mask=True|apply=True
只操作頂層元件的表達式為：expr=IsComponentandOnTopLayer|mask=True|apply=True

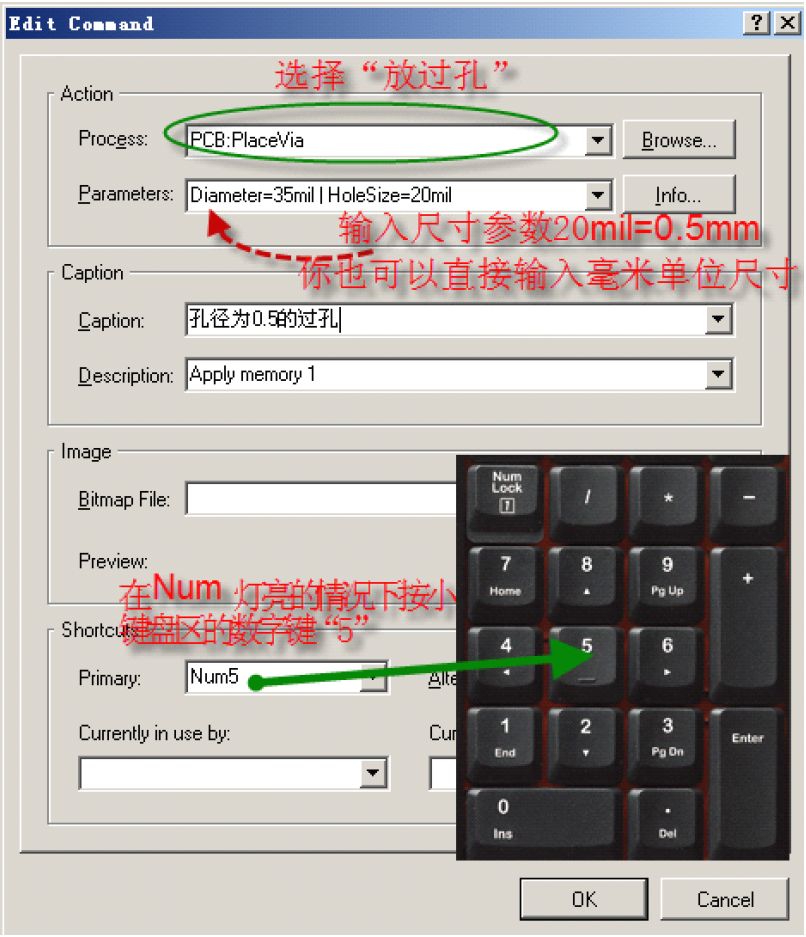

訂制若干種過孔尺寸，以小鍵盤區的數字鍵做快捷鍵，3表示0.3孔徑的過孔、4表示0.4孔徑的快捷鍵5…………，這樣你想用任一種尺寸的過孔，都可以很方便地調出來。我知道AltiumDesigner本身可以通過快捷鍵“shift+v”在走線過程中調用你填寫好的各種尺寸過孔，但我單獨放置過孔，要想改尺寸的話，要按Tab鍵后改寫過孔尺寸的數據，非常麻煩。改用下面的方法：

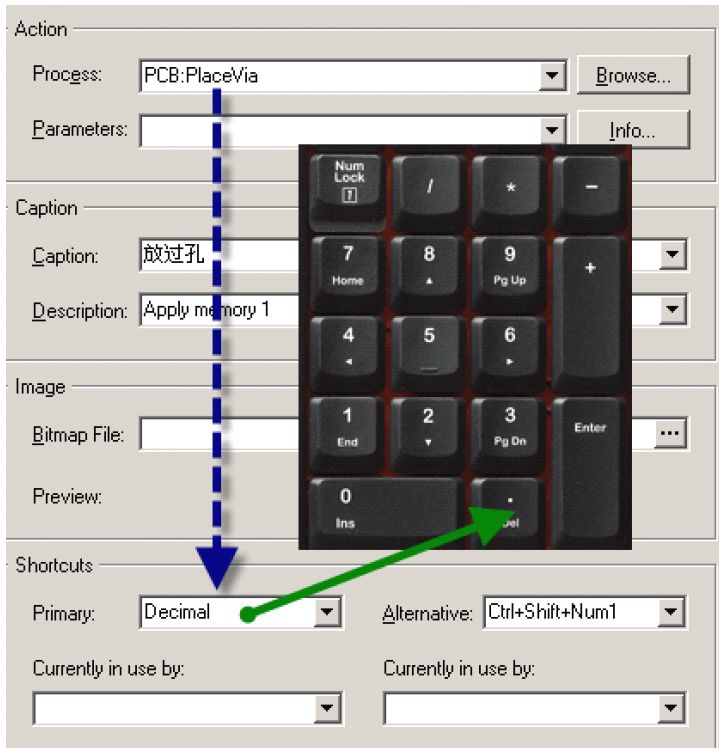

本來Altium放置過孔默認用快捷鍵“P”+“V”，我現在用小鍵盤區的“.”來實現同樣的功能：
問題14 多層線的操作
有些人問這樣的線是怎么畫出來的：
答：一根根畫出來的。

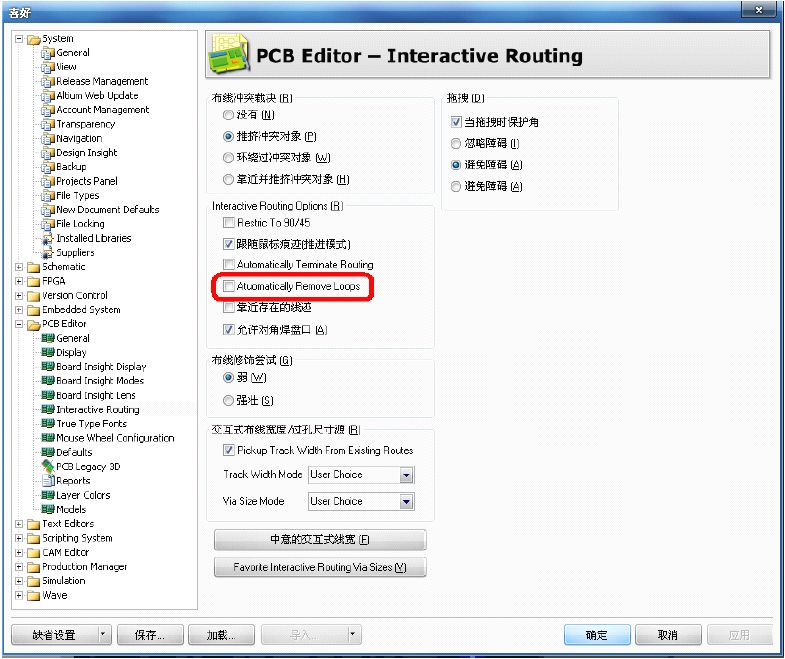

如何設置才可以使線重疊？Preferences、PCBEditor，InteractiveRouting，InteractiveRoutingOptions，AutomaticallyRemoveLoops選項取消即可。

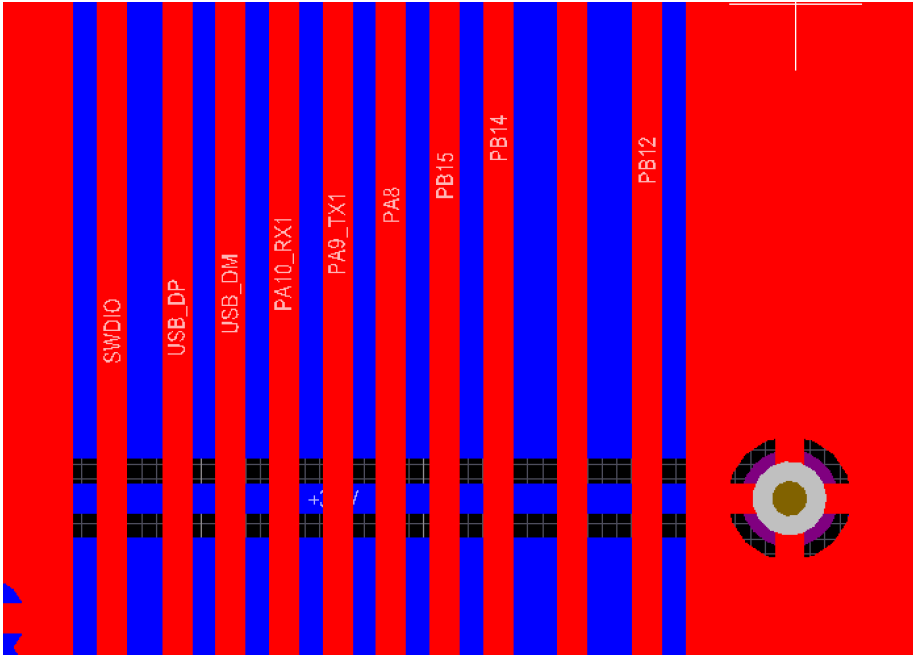

不一根根畫的話也可以，Place-Region，放一個多邊形區域即可，不過要小心哦，不會自己添加網路的。會變綠。

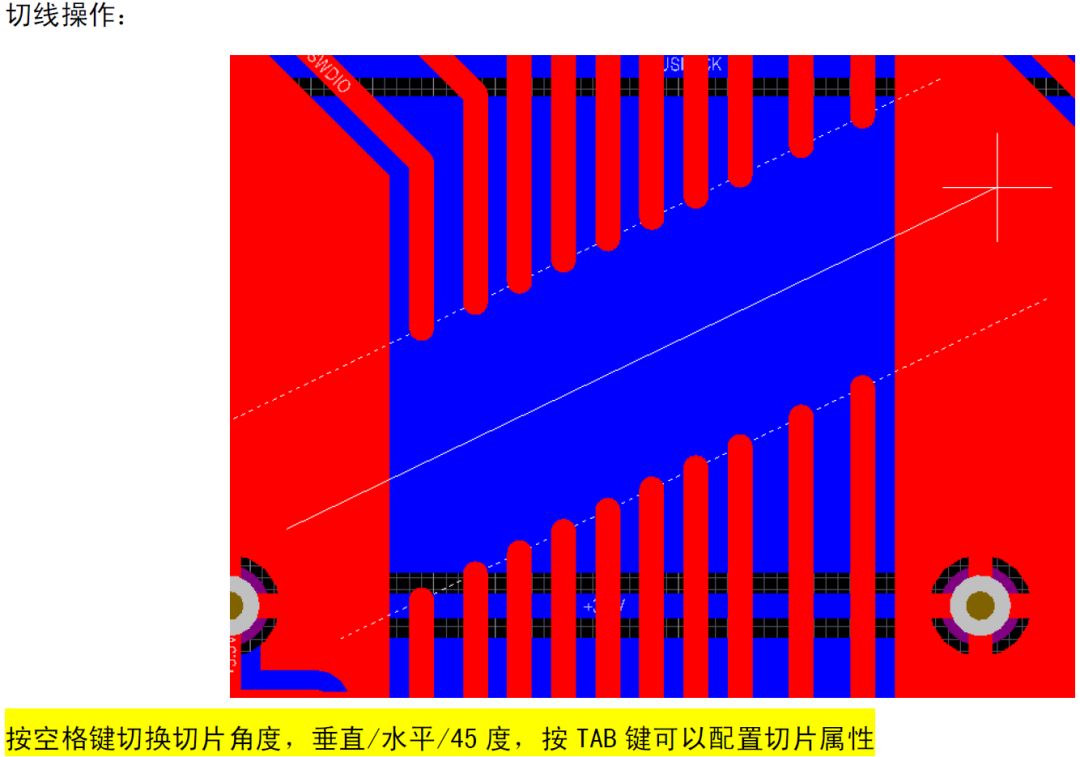

問題15 走線切片的操作
問題16 對等差分線的設置與走線
很多新手會聽到“差分線”，其實說起差分線并不難，只是布線方式而已，比起之前說過的等長線，要容易的多，不過設置起來有一定規則：

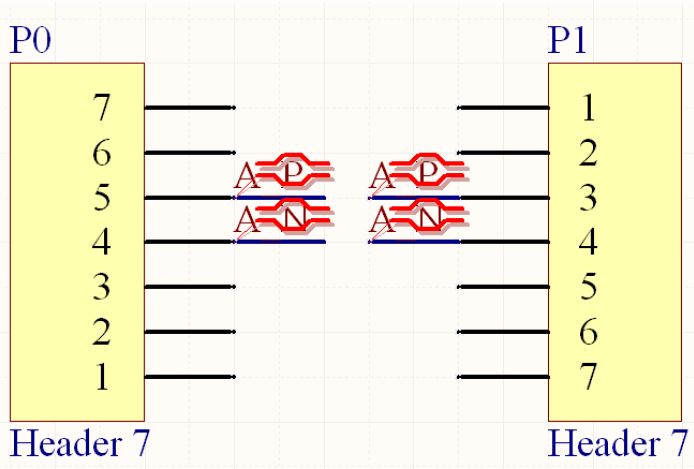

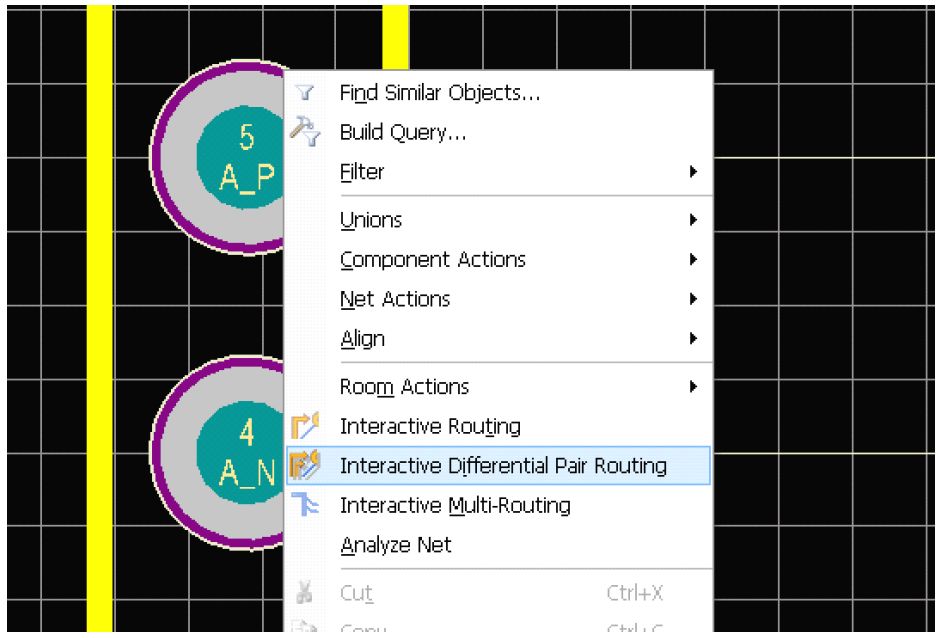

放置元件和繪制差分對信號。差分對命名規則是名稱相同，后綴分別標以_P和_N。再選擇Place\directives\differentialpairs,放置差分對符號。
更新至PCB后
這樣就好啦~
問題17 3D顯示操作

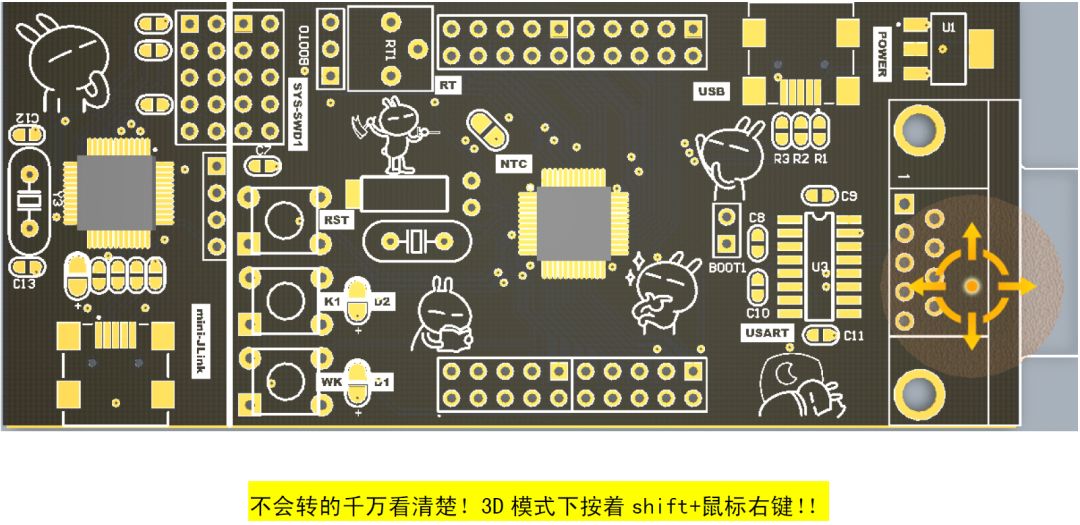

您的主窗口可以同時以2D和3D的方式顯示。在2D和3D之間切換可以快捷鍵‘3’來從一個2D視圖切換到上個3D視圖；按‘0’拉平。Shift+right+click+drag可以旋轉您的3D視圖。

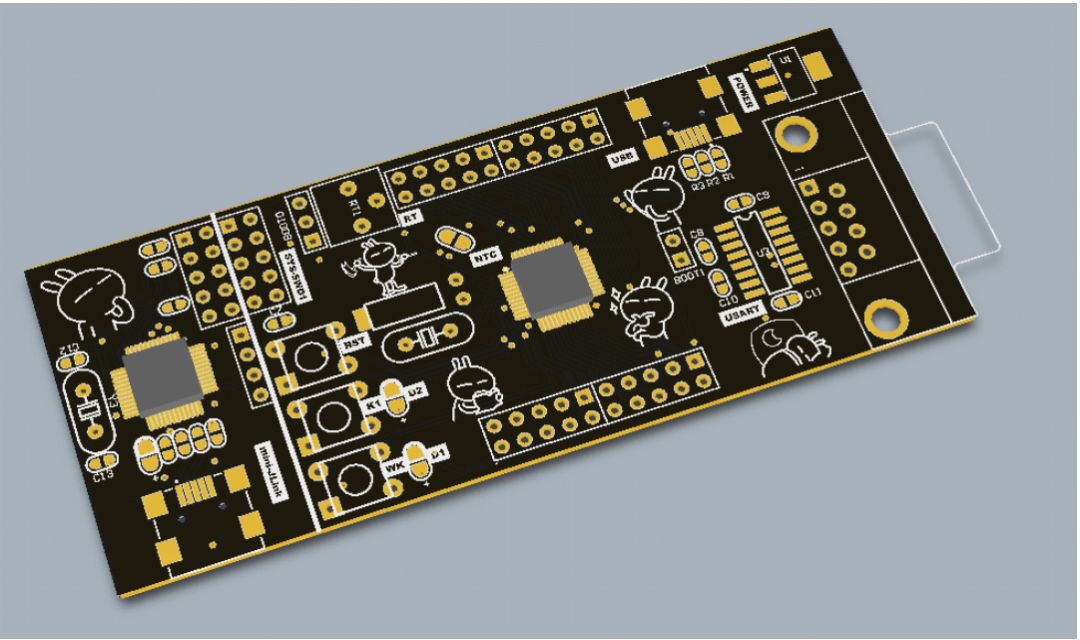

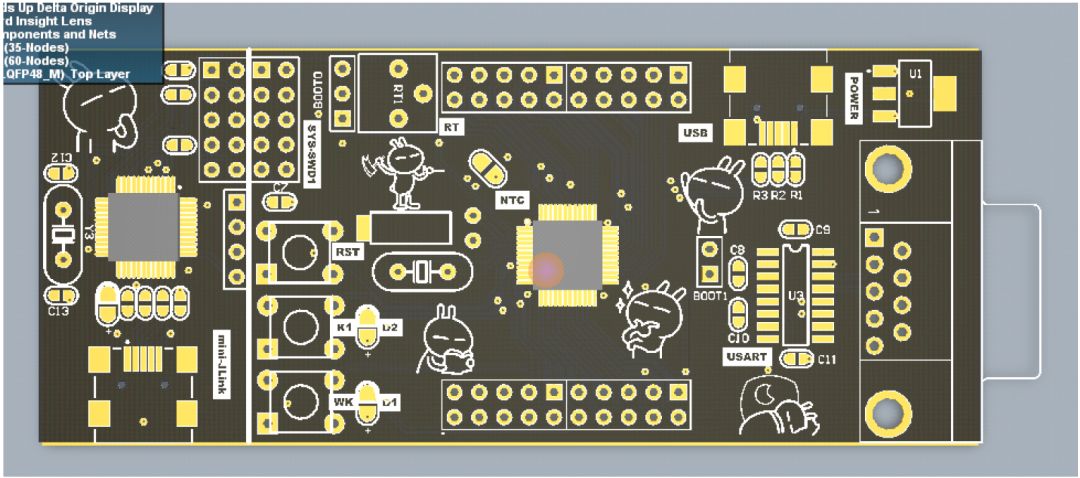

哈哈~在此展示作者的新設計的板子~帶JLINK仿真器的STM32F103C8小板~
問題18 快速放大縮小視圖
有很多方法放大窗口，真正比較實用的就3種，以下做下介紹：
1、全界面視圖
2、ctrl+滾輪（鼠標中心為中心放大與縮小）

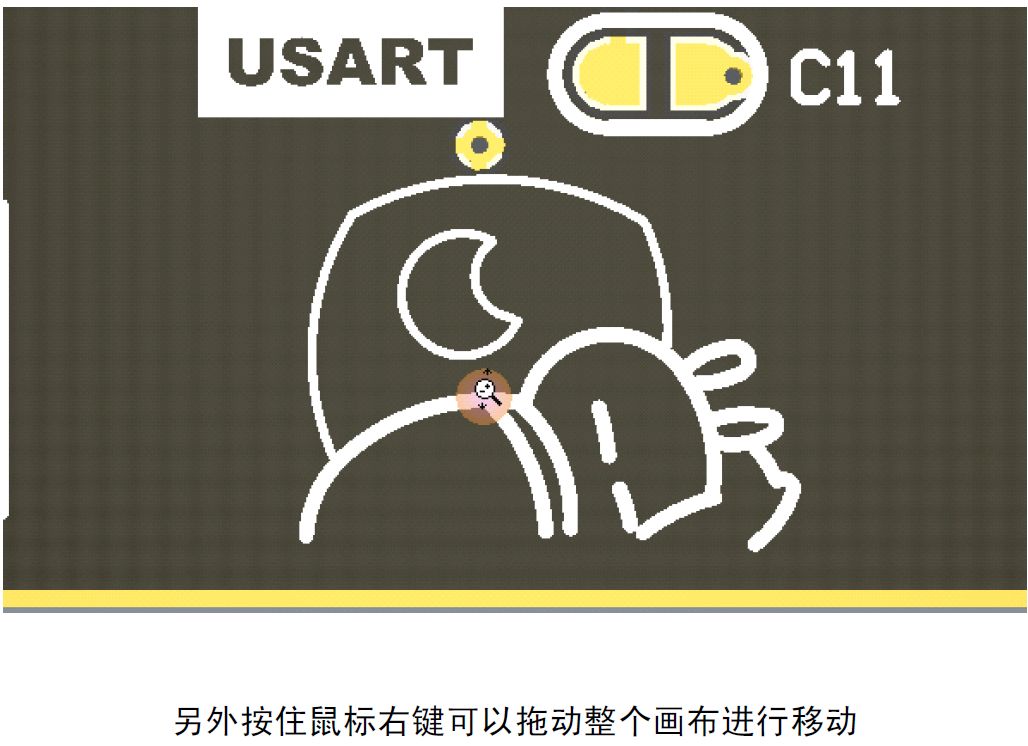

3、長時間按住滾輪變?yōu)榉糯箸R形態，前后拖動鼠標~即可快速放大縮小。
